逆向工程的步骤有哪些

  测点测点之前规划好该怎么打点。由设计人员提出曲面打点的要求。一般原则是在曲率变化比较大的地方打点要密一些,平滑的地方则可以稀一些。由于一般的三坐标测量机取点的效率大大低于激光扫描仪,所以在零件测点时要做到有的放矢。值得注意的是除了扫描剖面、测分型线外,测轮廓线等特征线也是必要的,它会在构面的时候带来方便。


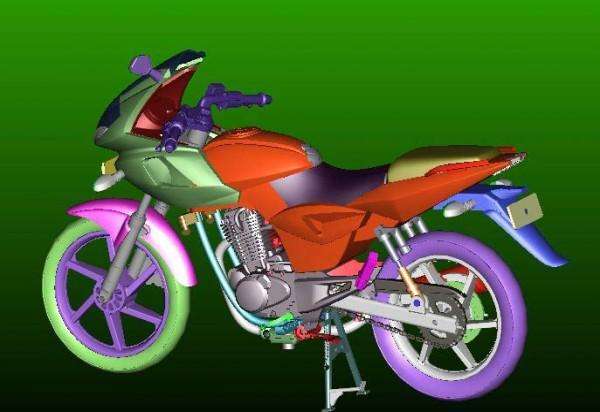

timg (8).jpg


  连线:点整理连线之前先整理好点,包括去误点、明显缺陷点。同方向的剖面点放在同一层里,分型线点、孔位点单独放一层,轮廓线点也单独放一层,便于管理。通常这个工作在测点阶段完成,也可以在UG软件中完成。一般测量软件可以预先设定点的安放层,一边测点,一边整理。点连线连分型线点尽量做到误差最小并且光顺。因为在许多情况下分型线是产品的装配结合线。对汽车、摩托车中一般的零件来说,连线的误差一般控制在0.5mm以下。


  连线要做到有的放矢,根据样品的形状、特征大致确定构面方法,从而确定需要连哪些线条,不必连哪些线条。连线可用直线、圆弧、样条线(spline)。最常用的是样条线,选用"through  point"方式。选点间隔尽量均匀,有圆角的地方先忽略,做成尖角,做完曲面后再倒圆角。


  曲线调整因测量有误差及样件表面不光滑等原因,连成spline的曲率半径变化往往存在突变,对以后的构面的光顺性有影响。因此曲线必须经过调整,使其光顺。调整中最常用的一种方法是Edit Spline,选Edit  pole选项,利用鼠标拖动控制点。这里有许多选项,如限制控制点在某个平面内移动、往某个方向移动、是粗调还是细调以及打开显示spline的"梳子"开关等。另外,调整spline经常还要用到移动spline的一个端点到另一个点,使构建曲面的曲线有交点。但必须注意的是,无论用什么命令调整曲线都会产生偏差,调整次数越多,累积误差越大。误差允许值视样件的具体要求决定。


  构体当外表面完成后,下一步就要构建实体模型。当模型比较简单且所做的外表面质量比较好时,用缝合增厚指令就可建立实体。但大多数情况却不能增厚,所以只能采用偏置(Offset)外表面。用Offset指令可同时选多个面或用窗口全选,这样会提高效率。对于那些无法偏置的曲面,要学会分析原因。一种可能是由于曲面本身曲率太大,偏置后会自相交,导致Offset失败(有些软件的算法与此算法不同,如犀牛王就可Offset那些会产生自相交的曲面),如小圆角。


  另一种可能是被偏置曲面的品质不好,局部有波纹,这种情况只能修改好曲面后再Offset;还有一些曲面看起来光顺性很好,但就是不能Offset,遇到这种情况可用Extract曲面后,再Offset,基本会成功。偏置后的曲面有的需要裁剪,有的需要补面,用各种曲面编辑手段完成内表面的构建,然后缝合内外表面成一实体(solid)。最后再进行产品结构设计,如加强筋、安装孔等。
