样品测绘的工作流程

  在样品测绘工作中经常会遇到很多问题,那么哪些应该要注意到呢?做一个逆向工程的工作,可能比做一个正向设计更具有挑战性,因为你如果想做出一个完美的产品,首先必须尽量理解原有模型的设计思想,在此基础上还可能要修复或克服原有模型上存在的缺陷。从某种意义上看,逆向工程技术也是一个重新设计的过程。在开始进行一个逆向项目前,我们应该仔细考虑以下一些样品测绘技术要点。

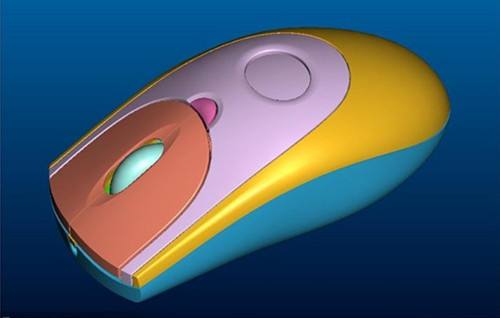

timg (6).jpg


  初等解析曲面:平面、圆柱面、圆锥面等组成的零件的类型直接关系到我们建模时所选用的模块或软件,对于自由曲面件必须采用具有方便调整曲线和曲面的模块,而对于初等解析曲面件,我们没必要因为有测量数据而用自由曲面去拟合一张显然是平面或圆柱面的曲面。


  模型要求的品质也关系到对模块的选用,比如对于A 级曲面,就要求选用软件必须具备方便和直接的曲面调整手段,强大的曲面检测功能,而且检测结果必须是动态的,即曲面调整的同时检测结果动态更新。当然,工程上没有百分之百的东西,以汽车外表面的A 级曲面为例,对二个面片之间的联接误差,主要大面:相切误差应为0,而曲率误差允许在0.1以内;对于其它曲面相切误差允许在10分以内。


  三维激光扫描产品模型表面。得到三维轮廓数据点,文件格式为:imw,再把数据点处理成网格线,文件格式一般为:iges.数据点后处理的软件,国内一般是用surface.备注:现在一般proe4.0不需要再砍线直接转成stl档导入proe里面绘图,更方便。


  把产品轮廓网格线引入三维软件进行绘画。而产品轮廓线只是作为三维绘画时的参考。产品的外观,结构,装配,物理分析,安全性能等等,由工程人员根据需要利用计算机辅助设计完成。国内常用的软件有:UG,PRO/E,SURFACE等。最终生成数控程序,为产品模具制造,数控加工提供数据。
